该项目为立式注塑机埋入件行业项目，其工作原理为通过取料机构进行分别夹取电机所需材料铁质以及磁片放到料盘中，运动到机械手位置，机械手进行夹取放料至压机中，压机压料完成后，机械手取料放给放料机构，放料机构进行根据实际情况通过可设定码垛进行依次放料处理

二、 项目意义：

通过取放料机构以及机械手配合实现替换人工进行取放料操作，在效率以及安全系数方面进行了提升。

三、 项目要求：

效率：取放料机构要求：25S以内实现料盘 次取料成功

易用：程序多功能开关实现对实际现场码垛料盘实现可设定可现实，更直观的操作应用，且每组码垛数量均可设定

精度：如果取料机构取放材料由于定位精度出现放置料盘偏差，将导致机械手无法正常取料，导致后续无法加工，精度要求50丝

稳定：报警显示要直观，且对于报警部分的处理，可以通过故障复位实现再次动作，不能出现由于报警导致机器不能开机的情况出现

四、 硬件配置：

五、方案拓扑图：

六、方案说明：

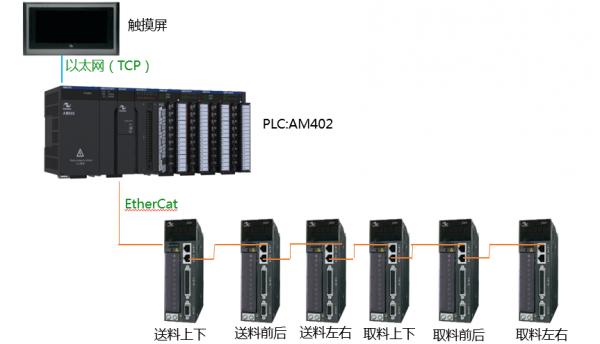

触摸屏采用以太网形式通讯PLC，PLC采用EtherCat通讯伺服实现控制，采用IO点进行控制机械手。

七、方案优点：

通讯优点：该方案采用汇川中型PLC，基于EtherCat进行控制伺服，该通讯控制方式 快速率可达100M，对于现场要求伺服响应速度快，有很明显的影响

伺服优点：伺服采用汇川620N 23位 对值伺服，该伺服编码器分辨率为8388608，足够满足现场要求的定位精度，并且采用 对值方式伺服，采用 对值情况下的伺服，不仅仅可以实现节省原点以及限位开关，更提升初始化原本伺服回原点时间，且根据实际现场应用带有电池的 对值伺服理论使用年限为37年

控制优点：采用中型PLC进行控制基于Codkeys系统，在编程易用上，比较小型PLC有 定程度上的提升，可自定义编写集成FB实现 个功能块集成轴所需的全部指令控制。

拓展优点：通过程序功能开关的使用，可由现场人员实现针对放料码垛根据实际情况进行选择码垛数量以及码垛排数，放料3个伺服，且3个伺服均可以针对现场机械位置实现不同的码垛位置参数可变。

八、现场难点及问题解决：

该项目为逻辑控制为主，所以出现的问题主要需要配合客户机械进行修改

1、取料部分料盘由于机械加工导致每个间隔不 样，但是要求放置位置必须准确

根据实际夹取料，对于料盘纵向4组磁片以及4组铁质，以当前取料位进行记录，实现根据当前记录位置来改变取料的横向放料位置进行位置纠偏

2、放料部分的翻转气缸距离放料过紧，导致翻转出现触碰

添加功能，实现现场人员可设定安全放料位置对翻转气缸翻转时机进行控制，并且针对翻转气缸的动作对于伺服进行对伺服进行轨迹规划控制

3、由于机械加工对于放料料仓的加工精度达不到，但是必须保证每次放料必须准确

该问题主要针对横向以及纵向码垛的基础上，添加纵深伺服码垛记录，以现场可设定参数实现，根据当前横向以及纵向码垛位置来控制纵深码垛伺服的位置控制

九、 客户验收：

该设备发往终端客户

效率：取料放置料盘效率为23s 盘，测试阶段可达到19s，为保证稳定，降速为23s，满足客户效率要求

精准：取料部分保证电机所需磁片以及铁质，放料到料盘准确，未出现由于放置位置偏差导致机械手无法取料的情况出现

易用：原客户采用21组放料码垛，现采用10组码垛控制，无需修改程序，在功能开关界面选择10组码垛设置即可。
